芯片设计仿真实验室为芯片研发设计人员提供IC设计与验证平台,主要配备有硬件加速器ZeBu S4、原型验证设备HAPS-80以及系统级硬件仿真加速平台Palladium Z1。从最初的架构分析,到模块模组、芯片和系统集成,再到软件开发、系统验证、硬软件协同等全部阶段都可以通过实验室来进行设计和验证。实验室集成了硬件加速、仿真、仿真加速以及单一环境仿真功能,拥有迅速的灵活编译、高效的分配、快速的运行时间以及全方位的调试能力,实现快速全面地对芯片设计进行验证,从而提高设计质量、加速推进流片、节省开发周期时间、节约研发成本。


ZeBu Server4   验证仿真能力可达4.5亿门

HAPS-80              逻辑规模覆盖2600万门-16亿万门

Palladium Z1    验证仿真能力最高可达 3.84亿门



主要流程及模块对应工具(下图):

a.Z1硬件仿真加速平台:

Palladium Z1基于处理器架构的计算引擎和 Verification Xccelerator Emulator (VXE) 软件可将编译速度提高 2 倍,更高的性能验证,并能灵活的支持新的使用模式。Virtual Verification Machine (VVM) 支持交互式离线调试,Cadence Xcelium 仿真器支持hot-swap从软仿真切换到硬仿加速,无需重新编译,通过快速、自动、智能的编译器实现快速环境搭建。

Z1相关其他性能特征如下:借助全面的 Cadence SpeedBridge Adapter、 Target pod、以及 Accelerated Verification IP,实现快速的系统级环境搭建;借助 Cadence Joules RTL Power Solution ,可实现动态功耗分析和验证;支持针对USB 和 PCI Express的预认证和配置的 Emulation Development Kit (EDK) 产品组合,实现快速驱动程序开发和设计验证; 支持覆盖率和metric-driven的验证;提供hybrid环境,可对设计和嵌入式仿真平台进行早期的硬件/软件验证,以实现全面的验证和重用方法;通过 Cadence Stratus High-Level Synthesis (HLS) 提供高级别综合,使您可以将高级别抽象模型集成到系统验证环境;通过面向 SoC 的 Cadence Perspec System Verifier 支持基于案例的验证,从而减少复杂的由覆盖范围驱动的系统级测试开发时间结合平台的任务和建设目标,目前我们配置了验证仿真能力最高可达3.84亿门的Palladium Z1设备。

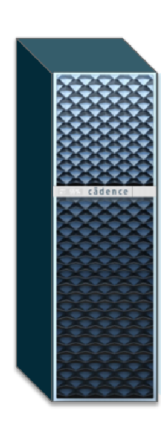

Palladium Z1 XL

b.ZeBu硬件加速平台:

能够进行验证加速及软硬件系统验证测试,是业界领先的虚拟接口和混合平台,拥有超高稳定性,能够提供高性能解决方案。ZebuS4作为大容量(12亿门到96亿门)、速度快的硬件加速器,可以在用于自动驾驶、5G、网络、人工智能、数据中心等领域的SOC上有用武之地。


Zebu能够进行SOC设计验证,并且可以在SOC上快速开发和验证软件。Zebu S4编译快速,用户可以快速地迭代。同时Zebu S4有强大的错误定位能力,帮助用户快速定位硬件与软件的问题。Zebu提供了功耗分析的能力。传统上ASIC工程师通过仿真获得功耗数据,但是很难运行真实应用,另一方面门级仿真很慢,所以这一方法不仅不准而且费时。在Zebu上运行真实应用获取功耗数据,准确率在同一时钟频率下接近芯片测试结果,而耗时不多,大大方便了功耗评估和功耗优化。Zebu S4对芯片的仿真可以大大加速,可以发现仿真中难以发现的问题。平台配备的Zebu S4验证仿真能力可达4.5亿门。
ZeBu Server 4

c.HAPS FPGA原型平台:

能够让芯片在流片前使用平台来展现和验证系统的软硬件可行性。HAPS 80的模组扩展能力强:逻辑规模覆盖了2600万门到16亿万门这个区间,可以验证各种大小的ASIC。可以验证单个IP,处理器子系统,也可以验证整个片上系统。平台可以配置单片FPGA,也可以配置多片FPGA。HAPS软件工具帮助客户对大的设计进行分割,放到多块FPGA上。HAPS软件工具方便了从模块IP的原型验证到系统集成验证的迁移,可以缩短这个过程2到3个月。单片FPGA上可以抓取1000个信号,大大方便了错误定位。HAPS与工作站可以连接,从而从仿真环境迁移到原型验证环境,可以集成systemC/TLM。


● 加速软硬件的联合验证
● 支持超大的设计规模
● 提供便利的软件和硬件层面的调试手段
● 非常完备的子卡生态系统

HAPS-80
